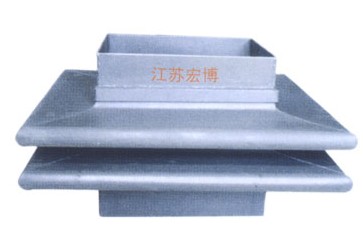

矩形補償器word下載　　矩形補償器excel下載

      波紋補償器屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。

      波紋補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。

      金屬補償器是用以利用波紋補償器的彈性元件的有效伸縮變形來吸收管線、導管或容器由熱脹冷縮等原因而產生的尺寸變化的一種補償裝置，屬于一種補償元件?？蓪S向，橫向，和角向位移的的吸收。

金屬補償器安裝和使用要求：
　  1、矩形補償器在安裝前應先檢查其型號、規格及管道配置情況，必須符合設計要求。
　  2、對帶內套筒的矩形補償器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型補償器的鉸鏈轉動平面應與位移轉動平面一致。
　  3、需要進行“冷緊”的矩形補償器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
　  4、嚴禁用波紋補償器變形的方法來調整管道的安裝超差，以免影響補償器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
　  5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
　  6、管系安裝完畢后，應盡快拆除波紋補償器上用作安裝運輸?shù)狞S色輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。 　
  　7、金屬補償器所有活動元件不得被外部構件卡死或限制其活動范圍，應保證各活動部位的正常動作。 　
  　8、水壓試驗時，應對裝有補償器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的補償器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。 　
  　9、水壓試驗結束后，應盡快排波殼中的積水，并迅速將波殼內表面吹干。 　
  　10、與波紋管補償器接觸的保溫材料應不含氯。

　    金屬波紋補償器作為敏感元件、減震元件、補償元件、密封元件、閥門元件及管路連接件，廣泛應用于自動控制和測量儀表、真空技術、機械工業、電力工業、交通運輸及原子能工業等領域。

　　金屬波紋補償器因其用途不同而選擇不同的金屬材料。因其材質不同，故所加工制作的金屬波紋管性能及用途也有所不同。

　　波紋管補償器采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃ ～ ＋450℃)，耐高壓性（為32MPa），在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、消除管道間或管道與設備間的機械位移等，雙法蘭金屬波紋軟管對有位移、振動的各種泵、閥等的柔性接頭尤為適用。

　　金屬波紋補償器使用的波紋管有兩種，一種是螺旋形波紋管；另一種是環形波紋補償器。
　　螺旋形金屬波紋補償器：螺旋形金屬波紋管是波紋呈螺旋狀排布的管形殼體，在相鄰的兩波紋之間有一個螺旋升角，所有的波紋都可通過一條螺旋線連接起來。
　　環形金屬波紋補償器：環形金屬波紋補償器是波紋呈閉合圓環狀的管形殼體，波與波之間由圓環波紋串聯而成。環形波紋管由無縫管材或焊接管材加工成形。受加工方式制約，較之螺旋形波紋管，其單管長度通常較短。環形波紋管的優點是彈性好、剛度小。

　　金屬波紋補償器作為一種柔性耐壓管件安裝于液體輸送系統中，用以補償管道或機器、設備連接端的相互位移，吸收振動能量，能夠起到減振、消音等作用，具有柔性好、質量輕、耐腐蝕、抗疲勞、耐高低溫等多項特點。

波紋管補償器的性能、材料選擇及用途：
        黃銅：波紋管 H80 H -60℃～+100℃ 彈性較低，遲滯和后效較大，釬焊性較好?？捎糜诜歉g介質和精度不高的儀器儀表中作為測量元件。
　　錫青銅：波紋管 QSn6.5～0.1 X -60℃～+100℃ 彈性、強度和耐蝕均好，遲滯和彈性后效較小，釬焊性較好，廣泛用作測量元件。
　　鈹青銅：波紋管 QBe2 P -60℃～+150℃ 具有很小的遲滯和彈性后效，很高的彈性穩定性、耐腐蝕、無磁性。多用于高精度的測量儀表中。
　　不銹鋼：波紋管 1Cr18Ni9Ti G -194℃～+400℃ 具有很高的彎曲疲勞強度和耐蝕性，焊接性能良好?？捎米鞲g性介質中的測量、密封、連接和補償元件。

       波紋管補償器是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件，它由金屬波紋管與構件組成。波紋管補償器的工作原理主要是利用自身的彈性變形功能，補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移，補償?shù)淖饔镁哂心蛪?、密封、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。

波紋管補償器的工作原理：
     波紋補償器的主要彈性元件為不銹鋼波紋管，依靠波紋管伸縮、彎曲來對管道進行軸向、橫向、角向補償。其作用可以起到：
　　 1.補償吸收管道軸向、橫向、角向熱變形。
 　  2.吸收設備振動，減少設備振動對管道的影響。 　
  　 3.吸收地震、地陷對管道的變形量。
　　補償器按是否能吸收管道內介質壓力所產生的壓力推力（盲板力），可分為無約束型波紋管補償器和有約束型補償器;按波紋管的位移型式，可分為軸向型補償器、橫向型補償器、角向型補償器及壓力平衡型波紋管補償器。

    金屬補償器廣泛應用于自動控制和測量儀表、真空技術、機械工業、電力工業、交通運輸及原子能工業等領域。
