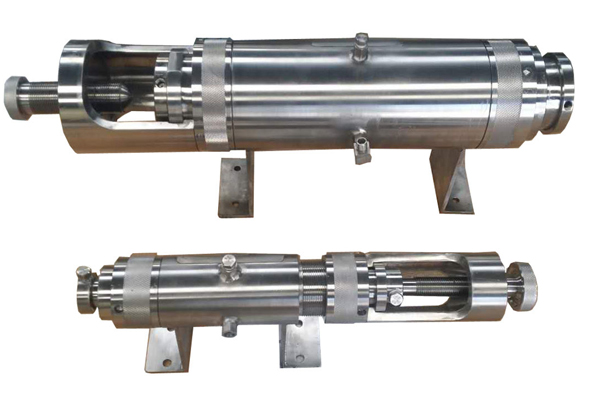

巖心夾持器能夠模擬深層油藏的壓力和溫度，可在模擬地層條件下對巖心進行油水驅替實驗和測量巖心滲透率實驗。該巖心夾持器的特征在于在夾持器筒體外圍包裹一層保溫層，夾持器筒體上部和右堵頭上分別設置有點式熱電偶和圈式熱電偶，分別用于測量環壓液體的溫度，巖心的溫度，使用圈型熱電偶測量巖心的溫度，可以得到精準的巖心溫度。
在對巖心進行油水驅替實驗和測量巖心滲透率等實驗中，巖心夾持器是常用的關 鍵設備。巖心夾持器主要包括夾持器筒體、左端蓋、右端蓋、左堵頭、右堵頭，左止動堵頭，右止動堵頭，頂桿，壓緊弓，膠筒，保溫層，點式熱電偶，圈型熱電偶和壓力傳感器。 使用巖心夾持器時，將加熱后的巖心放入夾持器筒體的內腔，連接左右端蓋，固定左右堵頭，夾持器筒體、左右端蓋和左右堵頭形成一個封閉的空腔，加入環壓液，排出環壓腔中氣泡，使圍壓達到一定的值時，即可進行油水驅替實驗和測量巖心滲透率試驗。
該巖心夾持器是對現有巖心夾持器所做的改進，主要包括夾持器筒體、左右端蓋、左右堵頭，頂桿，壓緊弓，膠筒，保溫層和熱電偶。其特征在于在夾持器筒體外圍包裹一層保溫層，夾持器筒體上部和右堵頭上分別設置有點式熱電偶和圈式熱電偶，分別用于測量環壓液體的溫度，巖心的溫度，使用圈型熱電偶測量巖心的溫度，可以得到精準的巖心溫度。相對于現有技術，該夾持器適用于高溫高壓下巖心的直接測量，能實現溫度150℃，壓力50MPa下的滲透率，地層因素，聲波，氣驅法或半滲隔板法測飽和度指數以及多相流驅替等各項巖石物理參數的實驗分析測量，具有測量時間快，效率高，占用空間小的優勢。
江蘇宏博機械制造有限公司有用于壓力容器、壓力管道元件制造、檢測設備百余套，專業生產壓力容器、巖心夾持器、波紋管等產品，產品廣泛應用于石油、化工、地質、冶金、制藥、食品及大專院校科研院所，電力、 軍工、核工業、煤化工、熱網、船舶、建材等。
